Endoskoopilla koneen vauriopaikat selville ‒ tarkastuskameralla pääsee tutkimaan myös ahtaat paikat
Endoskooppi on pienikokoinen tarkastuskamera, jonka kuvauspää mahtuu helposti myös ahtaisiin paikkoihin. Sillä saa esimerkiksi kuvattua moottorin sisuskaluja, kunhan vain löytää sopivan kohdan, josta pujottaa kuvauspää sisään. Koneviesti testasi Milwaukeen endoskooppia huoltotöissä.

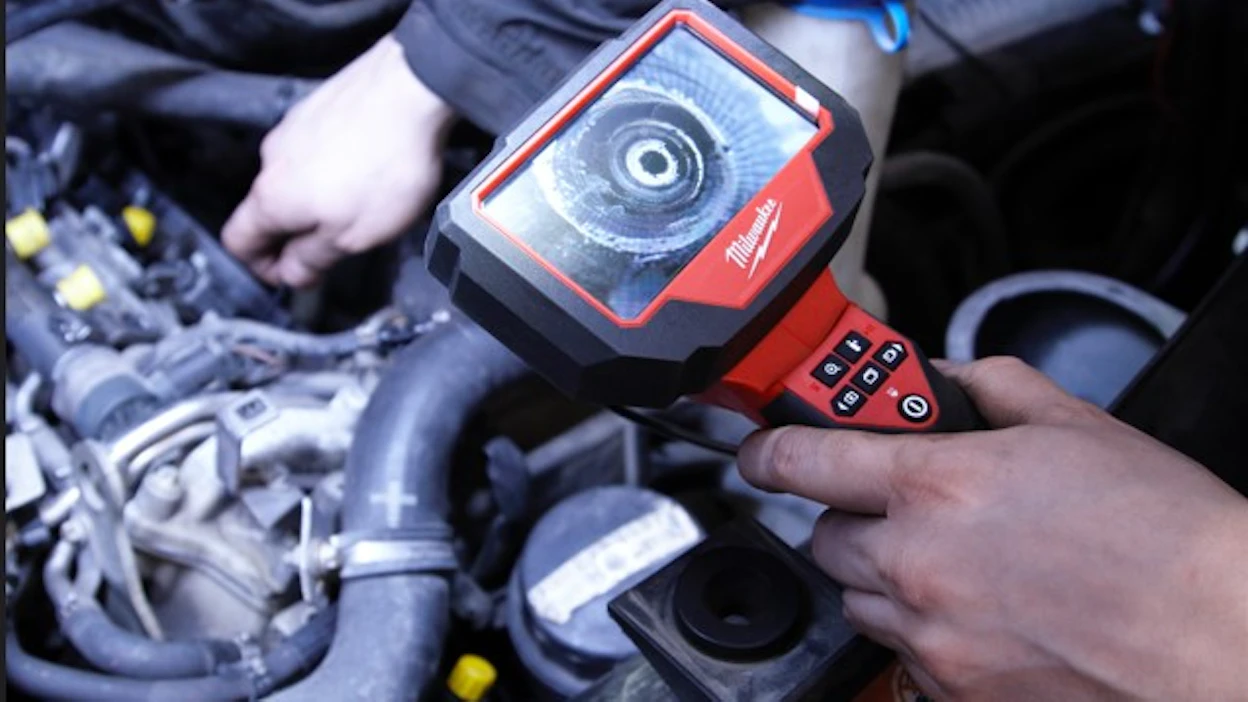

Kokeilussa olleella Milwaukeen endoskoopilla selvitettiin muun muassa dieselsuutinten tiivisteprikkojen vuotamisesta aiheutuvaa ongelmaa. Kameran avulla arvailu jäi väliin ja selvisi, että syöpymät suutinpesän pohjassa aiheuttavat ohivuodon. Kuva: Eino KuhmonenAjoneuvoasentajat sekä koneiden korjaajat joutuvat joskus työskentelemään ahtaissa paikoissa. Koneen vian selvittäminen vaatii usein paljon työtä, joka voi pahimmillaan olla turhaa ajankäyttöä. Turhaa työmäärää voi vähentää tutkimalla konevauriota pieneen reikään mahtuvalla tarkastuskameralla eli endoskoopilla, joita on ollut markkinoilla jo kauan. Ongelmana on ollut, että laitteen kamerapää on monesti ajoneuvokäyttöön turhan iso ja kuvanlaatu liian heikko.
Koneviesti otti kokeiluun Milwaukeen M12 ATB-0C -endoskoopin, joka soveltuu oivallisesti ahtaiden paikkojen tiirailuun. Pieni, halkaisijaltaan vain viiden millimetrin paksuinen kamerapää mahtui hyvin esimerkiksi dieselsuuttimen reiästä sisään. Kamerapäässä on linssi ja valo myös sivulle, joiden ansiosta kuvaa pystyi katsomaan joko kaapelin suuntaan tai sivulle päin.
Sirolla kamerapäällä varustetussa laitteessa oli kokeilun perusteella terävä kuvanlaatu, ja kuvien tai videoiden tallennus onnistui helposti yhdellä napin painalluksella, otokset tallentuivat Micro SD -muistikortille. Kameran kuva oli laitteen omalla 4,3”-näytöllä terävä. Tietokoneelle siirrettynä kuvan laatu kuitenkin kärsi kuvan koon suurentamisesta muuttuen hieman rakeisemmaksi, mutta pysyy kuitenkin tulkittavana. Kamerassa oli kolmetasoinen zoomausominaisuus, josta oli hyötyä esimerkiksi osien numerosarjojen taltioinnissa tai säröjen paikallistamisessa.
Endoskooppia käytettäessä on hyvä muistaa, ettei ihmeisiin tämäkään laite ei pysty, Kameran linssi on todella pieni ja kuvausolosuhteet yleensä perustuvat pelkkään keinovaloon. Kuvien ja videoiden taltiointi antaa korjaajalle kuitenkin turvaa perusteltaessa korjauskustannuksia asiakkaalle tai tehdessä vaurioarviointia. Tämän ansiosta laite maksaa parhaimmillaan nopeasti itsensä takaisin, kun kojeita ei tarvitse vian selvittämiseksi aina purkaa.
Katso Koneviestin nettisivuilta mitä Milwaukeen endoskoopilla otetuista kuvista selvisi!
